рисуем интерфейсы панелей HMI

Автоматизируем
техпроцессы


проводим аудит проектов

запускаем системы управления

собираем электрошкафы

пишем программы для ПЛК

С 2011 автоматизировали теплоснабжение всего города Волгограда,

серийно производим тепловые насосы Ovanter и автоматику для зданий, делали системы автоматики вентиляции, электроснабжения,

автоматизировали заводские цеха и станки, тестовое оборудование для производств, электронику для автоматов сбора тары, интерфейс для трамваев Екб, защитную автоматику нефтяных скважин

и ниже полистайте.
Борис Калинин
сделали
за
2011—2020

>250+5
тепловых пунктов

— 2011—2019. Около 250 (90%) центральных тепловых пунктов (ЦТП) в Волгограде.
Программировали ОВЕН ПЛК150 • HMI Weintek, ОВЕН ИП320 • ПЧ Danfoss, Hyundai, Grundfos, Delta, Веспер • диспетчеризация Mikrotik, СМС Teleofis

— 2016. ИТП новостройки в Волгограде.
ОВЕН ПЛК100 • HMI Weintek

— 2016. ИТП торгового центра в Москве.
ОВЕН ПЛК110

— 2017. ИТП новостройки в Химках.
ОВЕН ПЛК110 • MasterSCADA

— 2017. ИТП новостройки в Москве.
ОВЕН ПЛК110 • HMI ОВЕН

— 2019. ИТП новостройки в Волгограде.
ОВЕН ПР200

Множество готовых решений по автоматике тепловых пунктов. Запускаем быстро и в любой конфигурации.








десять
систем управления противо-
выбросовым оборудованем нефтяных скважин

Автоматика для превенторов и задвижек манифольдов, которые герметизируют устье скважины для предотвращения открытых выбросов. Работает до -40°С и несколько часов на аккумуляторах.

Программы для ОВЕН ПЛК160 • ПЛК110 • ПР200 • индикаторы ОВЕН СМИ2









24
котельных

— 2017—2019. Четыре котельные БМК в Волгограде.
ПЛК Phoenix Contact Axioline и Inline • HMI Weintek • ПЧ и КЗР Danfoss • диспетчеризация Mikrotik

— 2018. Крупная котельная в Кировском районе Волгограда.
ОВЕН ПЛК150 • HMI Weintek • ПЧ Delta • КЗР Danfoss • диспетчеризация Mikrotik

— 2016. Котельные в Оренбургской области.
Запуск двух котельных и разработка шаблона проекта и программ для
ОВЕН ПЛК100 • ПР200 • MasterSCADA • диспетчеризация на радомодемах Невод

— 2017. Пять котельных в ЖК Санаторный, Волгоград.
ОВЕН ПЛК150 • СМС-диспетчеризация Teleofis

— 2016. Котельная и ИТП торгового центра Столплит Хоум в Волгограде.
ОВЕН СПК210 • ПЛК100 • СМС-диспетчеризация Teleofis

— 2017. Котельная автоцентра Арконт Митцубиси, Волгоград.
ОВЕН СПК110 • СМС-диспетчеризация Teleofis

— 2015. Котельная больницы №9, Волгоград.
ОВЕН ПЛК110 • HMI Weintek • ПЧ Danfoss

— 2019. Три электрокотельные школ, Волгоград.
ОВЕН ПЛК150 • HMI Weintek • ПЧ Danfoss • диспетчеризация Mikrotik

— 2019. Котельная для склада Транснефти.
Программы для
ОВЕН ПЛК110 • HMI Weintek • ПЧ Grundfos • диспетчеризация Mikrotik

— 2019—2020. Крупная районная котельная. Семь отдельных шкафов управления: для каждого из трёх котлов • для пяти сетевых насосов • для химводоподготовки • для общего дымососа • для на тепловом пункте.


Шкафы управления на базе ПЛК Phoenix Contact • HMI Weintek • ПЧ Danfoss • диспетчеризация Mikrotik










серийно

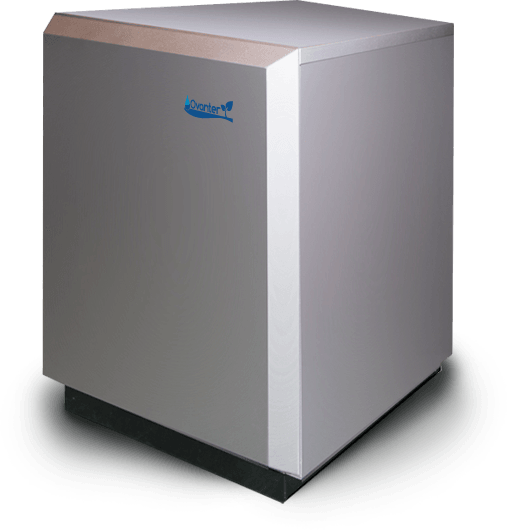

ovanter
Разрабатываем автоматику и систему мониторинга для систем отопления и водоснабжения Ovanter. Производство тепловых насосов в Москве.

ПЛК Berghof • ОВЕН ПЛК110, ПЛК63 • Raspberry Pi • ОВЕН ПР200 • Mikrotik

на сайт Ovanter
2½
— 2016—2017. Завод по производству алюминиевого порошка в Волжском.
ОВЕН ПЛК110 • ОВЕН ПЧВ • MasterSCADA

— 2016. Завод по производству талька в Иркутске.
ПЛК Berghof ECC2100 • ПЧ ABB • MasterSCADA

— 2017. Автоматика двух ферментаторов для хлебзавода в Елани.
ОВЕН ПЛК110 • HMI Weintek • ПЧ ESQ

три
1. 2014. Система вентиляции чистых помещений обронного научно-производственного комплекса в Москве.
ОВЕН ПЛК154, ПЛК150 • HMI ОВЕН СП270 • ПЧ Danfoss VLT FC51, VLT 2800 • КЗР Danfoss AMV • заслонки Belimo

Запрограммировал ПЛК и запустил семь приточно-вытяжных систем, написал инструкции и обучил персонал.

2. 2013. Вентиляционная система санаторного комплекса РЖД в Хосте, Сочи.
ОВЕН ПЛК150, ПЛК160, ПЛК110 • HMI ОВЕН СП270 • ПЧ Danfoss VLT FC51 — 13 шкафов управления с ПЛК

Исправил ошибки в проектах, руководил перемонтажом, написал программы и запустил за неделю.

2. Подробнее на старом сайте
2
системы управления электро-
снабжением зданий

— 2016. Молочный завод «Любимый город», Камышин.
Управление электропитанием по расписанию и при перегрузках по току. Удаленный мониторинг по VNC и журнал событий.
ОВЕН ПЛК150 • HMI Weintek MT8050iE • датчики тока Seneca T201

— 2015. Развлекательный комплекс «Гиппопо», Волгоград.
Управление электропитанием по расписанию и при перегрузках по току и температуре.
ОВЕН ПЛК63 • датчики тока Seneca T201

Программировал ПЛК и панель, разработал схемы, провел пусконаладку, написал инструкции и обучил персонал.

9
систем автоматизации отопления
и водо- снабжения загородных домов

Москва, Подмосковье, Волгоград, Волжский

ПЛК Berghof • ОВЕН ПЛК110, ПЛК63 • Raspberry Pi • ОВЕН ПР200








2
очистных сооружения волгоград-
ского
аэропорта



4
насосные

— Скважинная насосная глубиной 90 метров для посёлка Митрополье в Московской области в 2017.

— Насосные многоэтажных домов в Волгограде.

ПЛК Berghof ECC2100, ОВЕН ПЛК73, ПЛК150 • ПЧ Danfoss, Delta • MasterSCADA








2
дробильно- сортировочные линии



с чем
работаем

ПЛК

Программируем логические контроллеры на языках ST, SFC и CFC

CODESYS Berghof • ОВЕН ПЛК • Raspberry Pi
PC WORX Phoenix Contact Axioline • Inline
EcoStruxure Machine Expert Schneider Modicon M241, M251
OWEN Logic ПР200
Node-RED на Raspberry Pi
SCADA
+ HMI


Панели оператора Weintek EasyBuilder • ОВЕН ИП320, СП3хх • веб-визулизации на базе Codesys 3.5 • визуализации на Node-RED в Windows и Linux
SCADA-системы Insat MasterSCADA • Schneider ClearSCADA
OPC-серверы Insat MasterOPC • Lectus • ОВЕН
Шкафы

Собираем в корпусах
Schneider, DKC, ABB, Tekfor
реле и пускатели Finder, Eaton, Schneider,
блоки питания Mean Well
тумблеры, кнопки, лампочки ОВЕН / Meyertec, Schneider
клеммы Phoenix Contact, ОВЕН / Meyertec, Tekfor
роутеры Mikrotik

банда
автома-
тизаторов
промышляем девять лет
  • Борис
    Калинин
    Разработка / ПЛК / SCADA
    магистр Радиофизики
  • Ярослав
    Котенко
    Схемы / HMI / Сборка
    специалист АСУ
фото
собранных
шкафов
из проектов 2018—2019
ы
П
т
к
е
о
р
Проекты
за которые не стыдно

I
система
управления
производством
алюминиевого

порошка
?
  • работы:
    Разработка технического задания для модернизации и автоматизации цеха.
    Создание алгоритмов и интерфейса, анализ аварийных событий и их обработки.
    Подбор и настройка оборудования.
    Правки проекта.
    Пусконаладочные работы.
    Программирование ПЛК.
    Разработка OPC-сервера и SCADA-системы.

    оборудование:
    ОВЕН ПЛК110 и модули.
    ПЧ ОВЕН ПЧВ.
    MasterSCADA, MasterOPC.
Автоматизация производства алюминиевого порошка
Система управления по команде в автоматическом режиме последовательно запускает и останавливает линию производства алюминиевого порошка, проходя пять этапов: проверку работоспособности шлюзов, заполнения линии азотом до заданной концентрации, продувки фильтра, выхода ДРК и газодувки на заданные обороты, подачи материала.

Анализируется более 50 датчиков и сигналов с оборудования и обрабатывается более 60 аварийных ситуаций.
Аварийные ситуации не останавливают систему полностью, а «откатывают» на определенный этап, сокращая время повторного запуска.
Обороты ДРК (до 12000 об/мин) поддерживаются с помощью ПИД-регулятора. Тахометр реализован программно на ПЛК на базе индуктивного датчика.

Применяется взрывобезопасное оборудование и искробезопасных линий. Автоматика контролирует и поддерживает заданную концентрацию кислорода, герметичность и температуру узлов и токи механизмов. Все электродвигатели управляются частотными преобразователями, а все шлюзы и капаны — пневматические.

Время запуска цеха с автоматикой сократилось с 4-6 часов до 20 минут

В SCADA-системе оператор может запускать и останавливать систему, менять скорости вращения механимов, задавать параметры перед запуском системы и проводить наладку, управляя всеми узлами независимо.

SCADA ведёт журнал всех событий, разбитых на различные категории: информационные, предупредительные, аварийные, системные. На главном экране представлен общий журнал соытий и отдельно журнал с выборкой аварийных и возможностью квитирования. До квитирования оператором работает свето-звуковая сигнализация.

SCADA архивирует показания всех датчиков. Тренды выводятся в отдельном большом окне, а основные показания дублируются в отдельное малое окно на главном экране или на мнемосхеме рядом с показаниями соответствующих датчиков (спарклайны)

Система сохраняет работоспособность и при отключенной SCADA — все алгоритмы заложены в ПЛК.
Спарклайны — маленькие графики на мнемосхеме, бары для аналогового отображения цифровых значений подсвечиваются цветом при выходе за границы. Кнопки задания скорости механимов совместил с аналоговой индикации этого задания и поддерживаемого параметра.

II

Тепловые насосы «Ovanter»
  • работы:
    Автоматика для управления тепловыми насосами Ovanter на основе ПЛК, микрокомпьютеров Raspberry и частотников. С веб-интерфейсом, доступным через WiFi или локальную сеть.

    Управление всем отоплением, холодным и горячим водоснабжением здания с защитой от протечек и любыми дополнительными функциями:
    — сенсорными панелями управления,
    — управлением вентиляцией,
    — удалённым доступом через интернет из браузера с любого устройства,
    — сбором информации о всех показаниях и всех событиях в облаке,
    — технологическим учётом электроэнергии и анализом энергоэффективности.

    оборудование:
    Контроллер Овен ПЛК110 и модули.
    Микрокомпьютер Raspberry Pi.
    Частотники Danfoss MicroDrive.
    Роутер Mikrotik.


протестируйте веб-визуализацию
на любом браузере
heatpump.boriskalinin.ru
